폴딩도어 수입 기성품 시장에서 합리적인 가격대의 국내 제조 시장으로서의 변화를 이끈 이지폴딩

Azon(아존)

Thermal Barrier 소개

Azon 단열 시스템

Azon 알루미늄 창호 단열공법은 건축용 창호재로 가장 많이 사용되고 있는 알루미늄의 가장 큰 단점인 높은 열전도성으로 인한 에너지 손실과 결로 현상을 해결해 주는 창호 단열 공법입니다. Azon의 특수 고강도 폴리우레탄은 알루미늄 창호와 커튼월의 구조적 성능을 만족하면서 단열성능을 발휘할 수 있도록 설계되었습니다. 혹한의 알래스카에서 열사의 사우디아라비아까지 전 세계에 걸쳐 이미 30년 이상 사용되어 성능을 인정받은 공법입니다. 미국 엠파이어 스테이츠 빌딩을 비롯하여 국내에는 Tower Palace, Hyperion, I-Park 등의 초고층 건물에 사용되어 그 성능을 인정받았습니다. 또한 Azon 社에서는 단열 작업을 위한 설비, 단열재뿐만 아니라 품질 관리와 서비스를 제공하고 있습니다.

Azon 단열창호의 장점

  • 에너지 절약
    (냉, 난방비 절감)
  • 고효율 기자재 인증
    (고기밀성 단열창호)
  • 이중창 구조에서 Azon 단열창 하나로
  • 결로방지
    (창틀, 유리의 결로방지)
  • 차음효과
  • 설치비, 공사비 절감
  • 열관류율 절감 향상
    (단열재의 낮은 열전도율)
  • 기밀성 향상
  • 품질보증 프로그램

Azon 단열 경제성 평가

한국에너지기술연구소 실험 보고서(문서 번호 연관 600-1227)
일반 알루미늄 창호의 문제점인 창틀을 통한 높은 열 손실을 Azon 공법을 적용하여 해결한 것으로 평가된다.
경제성도 투자액 회수기간이 2년 미만으로 극히 높은 것으로 평가되며, 냉방을 겸하는 건물일 경우 투자액 회수기간이 1년 정도로 줄어들 수 있기 때문에 냉난방 겸용 건물에 적용했을 때 더욱 경쟁력이 높아질 것으로 평가된다.

공법

Azon단열시스템

  • Azon의 No-Tape 시리즈인 304 제품은 Azon의 특허 제품입니다.
    위 제품은 알루미늄 창호에서 요구되는 구조적 강도 및 단열성능을 완벽하게 만족시켜 줄 수 있도록 개발 되었습니다. 또한 단열 작업 시, 알루미늄 프레임의 양 끝단에 테이핑 작업이 불필요하기 때문에 작업 효율이 향상되었습니다. 열전도율은 약 0.12±0.01W/m∙K로 알루미늄의 열전도율(약 160W/m∙K)의 약 1/1,300로 목재에 필적하며, 높은 강도의 AAMA 규격을 만족하여 그 우수성이 세계에 널리 입증된 제품 입니다

Azon 단열 작업공정

① 단열바 설계 및 압출
② 알루미늄 표면처리
③ Azo-Brader™, Lancer™, MLP™ 작업(옵션사항)
④ 단열제 충진(Pour)
⑤ 절단작업(Debridge)
⑥ 가공조립 및 설치

  • Azon 단열바의 설계 및 압출

  • Azo-Brader™, Lancer™, MLP™ 작업(옵션사항)

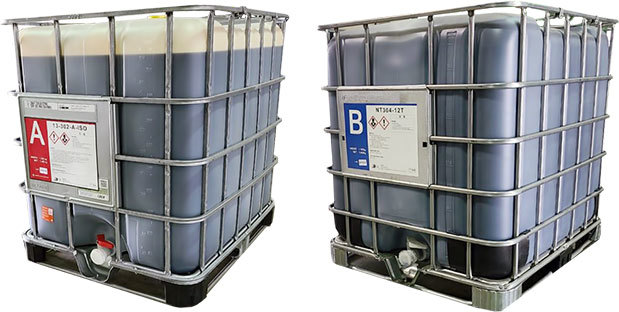

  • 단열층(Cavity)에 Azon 단열재 충진

  • 단열층(Cavity) 아래면을 절단
